Doppelstabmatten-Absturzsicherung für Hochhausbaustellen in Israel

Standort

Israel

Datum

29. Juli 2026

Produkte

Kantenschutzzaun

Anwendung

Kantenschutz auf Baustellen

Ein israelischer Baustoffgroßhändler bestellte 3.500 Sätze Kantenschutzzäune für mehrere Hochhausprojekte in ganz Israel. Zu den Endkunden gehören führende Bauunternehmer, die an Wohnhochhäusern, Gewerbegebäuden und Infrastrukturprojekten arbeiten.

Der Händler benötigte ein langlebiges, gut sichtbares und strukturell robustes Zaunsystem, das für die anspruchsvollen Bedingungen auf Baustellen geeignet ist. Der gesamte Auftrag wurde in einer einzigen Lieferung versandt, um mehrere Projekte zu unterstützen, mit zwei Paneeltypen, die für verschiedene Baustellenkonfigurationen und Installationsanforderungen ausgelegt sind.

Produktspezifikationen

Der Kantenschutzzaun wurde in zwei Paneeltypen gefertigt, um sich an unterschiedliche Baustellenkonfigurationen und Installationsmethoden anzupassen. Die 3.500 Sätze umfassten die folgenden Spezifikationen:

Typ 1 – 1.500 × 2.000 mm

• Paneelgröße: 1.500 mm × 2.000 mm
• Drahtdurchmesser: 6,0 mm
• Abstand der horizontalen Drähte: 114,92 mm
• 4 Biegungen für erhöhte Steifigkeit und Formstabilität
• 6 horizontale Doppeldrähte für erhöhte Steifigkeit
• Bodensockel aus verzinktem Stahl: 150 mm × 1,5 mm, verhindert das Herunterfallen von Werkzeugen und Materialien
• Gefaltete und verstärkte Oberkante für erhöhte strukturelle Festigkeit und Schlagfestigkeit

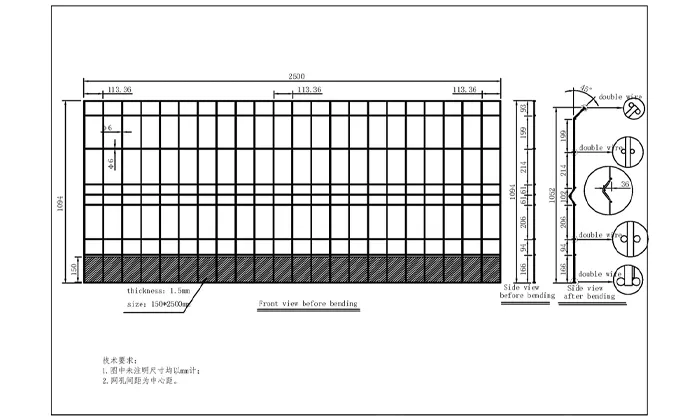

Typ 2 – 1.025 × 2.500 mm

• Paneelgröße: 1.025 mm × 2.500 mm
• Drahtdurchmesser: 6,0 mm
• Abstand der horizontalen Drähte: 110,78 mm
• 1 Biegung für Festigkeit und Installationsflexibilität
• 4 horizontale Doppeldrähte für Paneelsteifigkeit
• Bodensockel aus verzinktem Stahl: 150 mm × 1,5 mm
• Gefaltete Oberkante für strukturelle Festigkeit und Installationsanforderungen

Oberflächenbehandlung

• Pulverbeschichtung: Orange RAL 2011
• Pulverbeschichtung aus Architektur-Polyester mit ausgezeichneter mechanischer und witterungsbeständiger Beständigkeit

Während der gesamten Produktion wurden strenge Qualitätskontrollen durchgeführt, um die israelischen Bausicherheitsanforderungen und internationalen Normen für den Kantenschutz zu erfüllen.

• Rohstoffprüfung: Überprüfung des Drahtdurchmessers von 6,0 mm, des horizontalen Abstands (114,92 mm für Typ 1; 110,78 mm für Typ 2), der Bodensockel von 150 mm × 1,5 mm und der Gitterkonfiguration.
• Biegeprüfung:
  • Typ 1: Vier symmetrische Biegungen auf Steifigkeit und Schlagfestigkeit geprüft
  • Typ 2: Konsistenz der Einzelbiegung überprüft
• Prüfung der horizontalen Doppeldrähte: Position, Schweißung und Integrität durch stichprobenartige Zugversuche verifiziert:
  • Typ 1: 6 horizontale Doppeldrähte
  • Typ 2: 4 horizontale Doppeldrähte
• Schweißnahtintegritätstest: Stichproben wurden Scherversuchen unterzogen, um die Durchdringung und Kohäsion der Schweißpunkte zu überprüfen.
• Maßhaltigkeit:
  • Typ 1: Paneele 1,50 × 2,00 m; Abstand 114,92 mm mit digitalem Messschieber geprüft
  • Typ 2: Paneele 1,025 × 2,50 m; Abstand 110,78 mm mit digitalem Messschieber geprüft
• Bodensockelprüfung: Durchgehende Schweißung und sichere Befestigung der verzinkten Stahlbleche 150 mm × 1,5 mm verifiziert.
• Beschichtungsprüfung: Haftungstest im Gitterschnittverfahren; leuchtend orange Farbe RAL 2011 unter natürlicher und künstlicher Beleuchtung geprüft.
• Vorkontrollprüfung vor Versand: Stahlrahmenpaletten und Schutzverpackung zur Vermeidung von Transportschäden auf dem Seeweg geprüft.

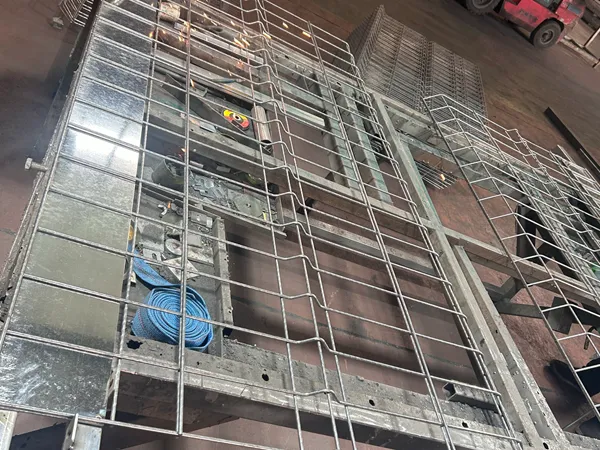

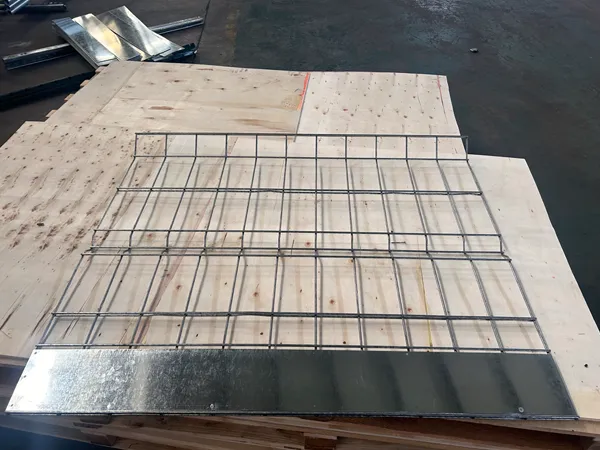

Schweißen in der Werkstatt

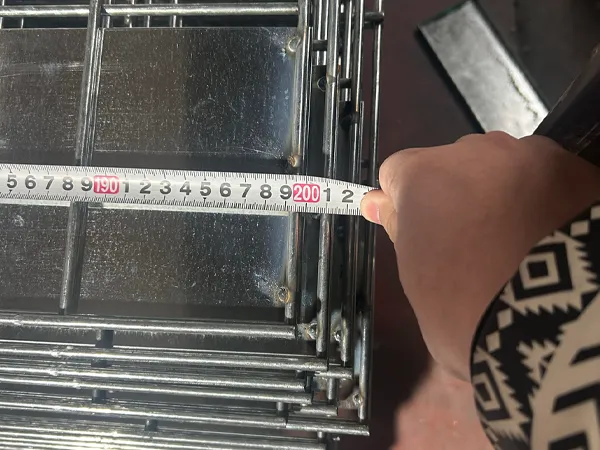

Messung

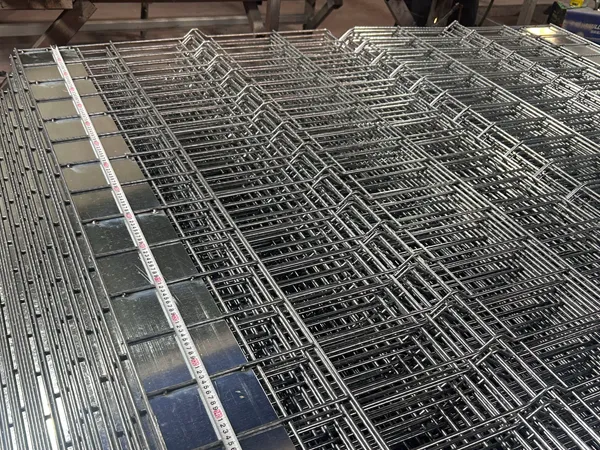

Messung

Rahmenschweißen

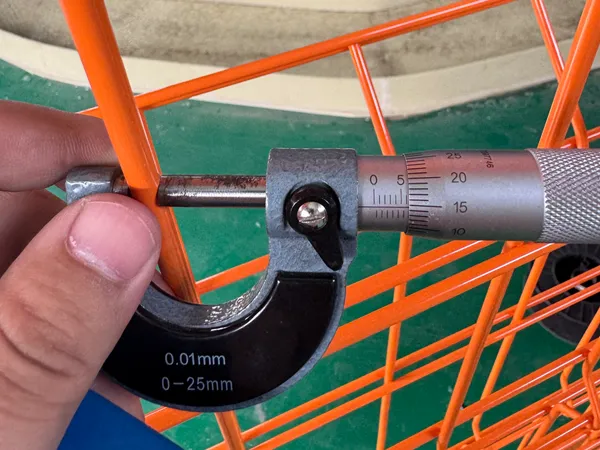

Drahtdurchmesserprüfung

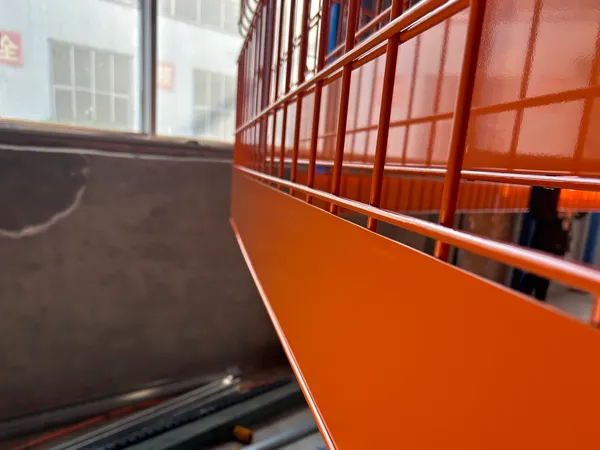

Nahaufnahme des beschichteten Paneels

Beschichtungskratzer

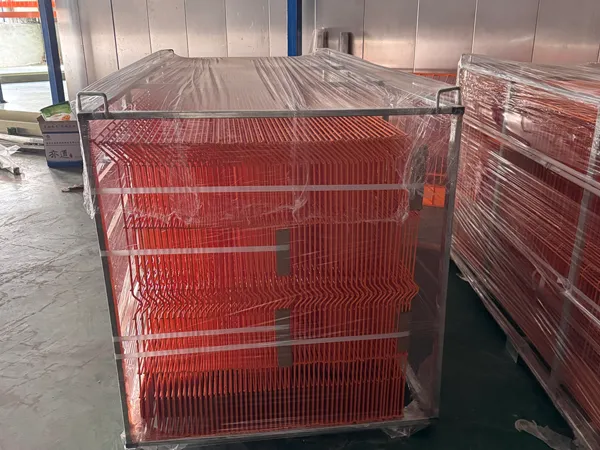

Verpackung

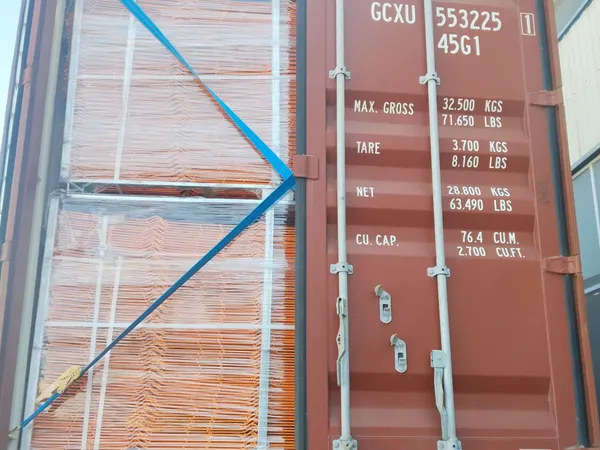

Containerbeladung

• Zwei Paneeltypen: Typ 1 (1.500 × 2.000 mm, 4 Biegungen, 6 Doppeldrähte) bietet maximale Steifigkeit, während Typ 2 (1.025 × 2.500 mm, 1 Biegung, 4 Doppeldrähte) größere Abdeckung und Installationsflexibilität bietet.
• Doppeldraht-Verstärkung: Die horizontalen Doppeldrähte verbessern die Paneelsteifigkeit und Schlagfestigkeit unter anspruchsvollen Baustellenbedingungen.
• 4-Biegungen-Design – Typ 1: Vier Biegungen erhöhen die Stabilität und reduzieren die Durchbiegung durch Wind oder Stöße.
• 1-Biegung-Design – Typ 2: Die Einzelbiegung bietet Festigkeit und ermöglicht gleichzeitig die Installation auf unebenen oder leicht geneigten Flächen.
• Integrierter Bodensockel: Der Bodensockel aus verzinktem Stahl 150 mm × 1,5 mm verhindert das Herunterfallen von Werkzeugen und Schutt von erhöhten Kanten.
• Orange RAL 2011 Beschichtung: Die hohe Sichtbarkeit verbessert die Sicherheit auf der Baustelle, während die Pulverbeschichtung Korrosionsbeständigkeit und Langlebigkeit bietet.
• Passiver Kollektivschutz: Bietet kontinuierlichen Kantenschutz, ohne dass ein individuelles Handeln des Arbeiters erforderlich ist.
• Produktion und Logistik von 3.500 Sätzen: Zwei Paneeltypen, die auf mehreren Schweißlinien mit kompakter Verpackung für effiziente Containerbeladung und sicheren Transport gefertigt wurden.

Nach der Installation auf mehreren Hochhausbaustellen in Israel zeigte das Kantenschutzzaun-System eine starke Sicherheitsleistung:

• Hohe Sichtbarkeit: Die leuchtend orange Farbe RAL 2011 kennzeichnete gefährliche Kanten klar und verbesserte die Sicherheit auf der Baustelle.
• Typ 1: 4 Biegungen und 6 Doppeldrähte mit 6,0 mm Draht boten robuste Steifigkeit und Schlagfestigkeit.
• Typ 2: Paneele mit 2.500 mm Breite, 1 Biegung und 4 Doppeldrähten boten stabile Abdeckung für lange Umfangsspannweiten.
• Schuttschutz: Die Bodensockel aus verzinktem Stahl 150 mm × 1,5 mm verhinderten das Herunterfallen von Werkzeugen und Schutt.
• Passive Sicherheit: Bot kontinuierlichen Kantenschutz ohne Abhängigkeit von individueller Absturzsicherung.
• Flexibler Einsatz: Die beiden Paneelgrößen eignen sich sowohl für lange Umfangsspannweiten als auch für enge Räume.
• Rückmeldungen von der Baustelle: Die Bauleiter lobten die langlebige Struktur, die hohe Sichtbarkeit und die einfache Neukonfiguration.

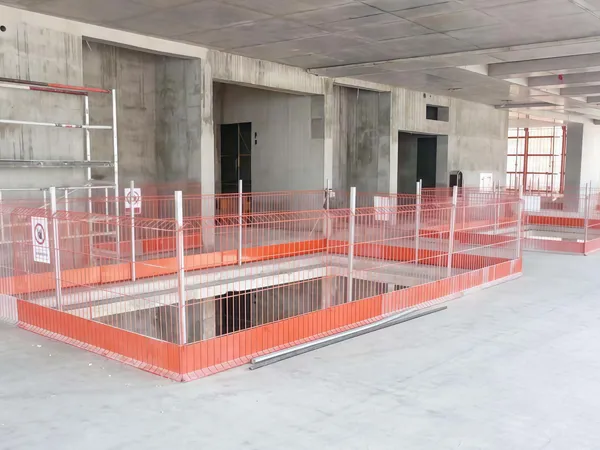

Installation vor Ort

„Dieser Auftrag über 3.500 Sätze hat die Erwartungen übertroffen. Typ 1 bot maximale Steifigkeit, während Typ 2 flexible Abdeckung für längere Spannweiten bot. Der 6,0-mm-Draht, die Doppeldraht-Verstärkung und die präzisen Biegungen sorgten für ausgezeichnete Steifigkeit. Die orange RAL 2011 Beschichtung und der 150-mm-Bodensockel verbesserten die Sichtbarkeit und Sicherheit. Die Installation verlief reibungslos ohne Konformitätsprobleme, und wir planen Folgeaufträge."
– Einkaufsleiter, Israelischer Baustoffgroßhändler
