Sichere, Ordentliche, effiziente — Werkstatt-Trennwand-Sicherheits zaun für Industrie räume

Werkstatt-Sicherheits zaun Wurde entwickelt, um sichere, klare und effiziente Zonen in industriellen Umgebungen wie Fabriken, Lagern und Werkstätten zu schaffen. Es verhindert den unbefugten Zugriff auf Maschinen, schützt die Mitarbeiter vor Gefahren und organisiert Platz für einen besseren Arbeits ablauf. Abhängig von den Sicherheits anforderungen und Sichtbarkeit sanford rungen gibt es verschiedene Panel typen und-designs für unterschied liche Anwendungen für Trennungs-und Sicherheits anforderungen.

Katalog

RFQ

Übersicht
Produktion
Struktur & Details
Anwendung & Projekte
Installation

PROFILE & ÜBERSICHT

Holen Sie sich ein schnelles Verständnis dafür, was dieses Zauns ystem ideal für die Standorts icherheit macht, einschl ießlich seiner Spezifikationen, herausragenden Funktionen und verwandten Lösungen.

A yellow all welded workshop safety fence.

GS41 – Geschweißter Typ

A yellow top welded and bottom perforated type workshop safety fence.

GS42 – Geschweißter & perforierter Typ

A yellow all perforated workshop safety fence.

GS43 – Alle perforierten Typ

A yellow aisle type workshop safety fence.

GS44 – Gang typ

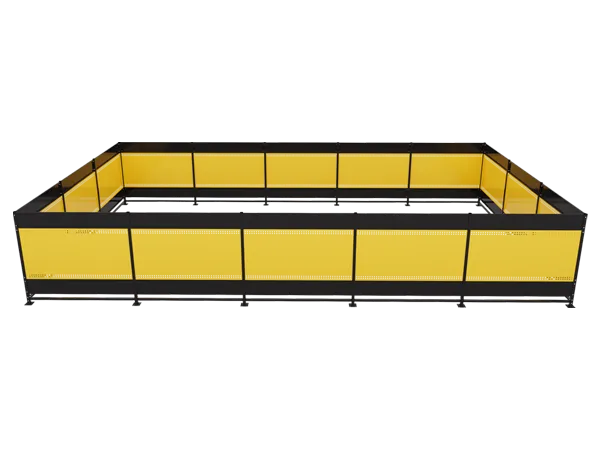

Workshop safety fence with yellow cultural guardrail.

GS45 – Kulturelle Leitplanke

Workshop safety fence with acrylic panel and welded mesh.

GS46 – Acryl & Geschweißter Typ

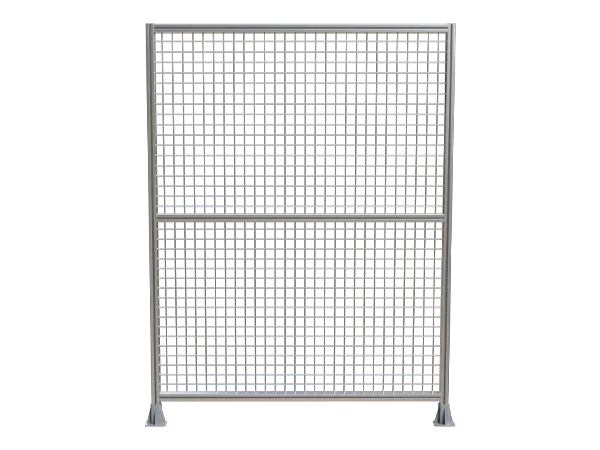

Workshop safety fence with all welded mesh panel.

GS47 – Geschweißter Typ (Aluminium legierung)

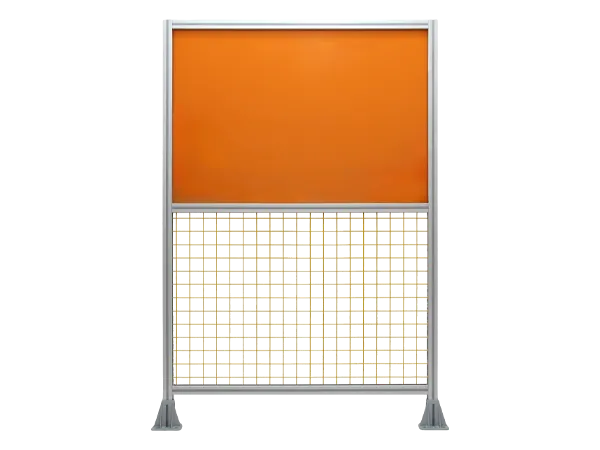

Workshop safety fence with aluminum alloy arc light panel.

GS48 – Arc Light Panel (Aluminium legierung)

GS41

GS42

GS43

GS44

GS45

GS46

GS47

GS48

Hochfester Stahlrahmen mit langlebiger Pulver beschichtung
Modulares Design für schnelle Installation und Verlagerung
Optionale Schiebe-oder Schwingt üren für einfachen Zugang
Anpassbare Größen, Farben und Panel-Typen
Glatte Kanten und sichere Befestigungs elemente für die Arbeits sicherheit.

Alle geschweißte Art
Geschweißter & perforierter Typ
Alle perforierten Typ
Gang typ
Kulturelle Leitplanke
Acryl & Geschweißter Typ
Alle geschweißte Art (Aluminium legierung)
Lichtbogen-Licht paneel (Aluminium legierung)

Alle geschweißte Art

A Panel Widt: – 3.0 m 1.0 m
B Platten höhe: 1,5 m/1,8 m/2,0 m/2,5 m
C Draht durchmesser: 4,0mm
D Loch größe: 60 × 60mm
E Beitrag: 50 × 50 × 2mm
F Rahmen: 19 × 19mm

An all welded type workshop safety fence drawing.

Geschweißter & perforierter Typ

A Panel Widt: – 2.0 m 1.0 m
B Platten höhe: 1,0 m/1,5 m/2,0 m
C Draht durchmesser: 4,0mm
D Loch größe: 60 × 60mm
E Platten dicke: 1,0mm
F Loch muster: Runde oder Sternform
G Beitrag: 50 × 50mm
H Rahmen: 20 × 40mm

A welded & perforated type workshop safety fence drawing.

Alle perforierten Typ

A Platten breite: – 2.0 m 1.0 m
B Platten höhe: 1,0 m/1,5 m/2,0 m
C Platten dicke: 1,0mm
D Loch muster: Runde oder Sternform
E Beitrag: 50 × 50mm
F Rahmen: 20 × 40mm
G Schiene: 20 × 20mm

An all perforated type workshop safety fence drawing.

Gang typ

A Platten breite: – 2.0 m 1.0 m
B Platten höhe:1,2 m
C Platten dicke: 1,0mm
D Loch muster: Runde oder Sternform
E Beitrag: 50 × 50mm
F Rahmen: 20 × 30mm
G Handlauf: 32mm

An aisle type workshop safety fence drawing.

Kulturelle Leitplanke

A Platten höhe: 1. 0–2,0 m
B Platten breite: 1.0 m, 1.5 m, 2.0 m
C Platten dicke: 1,0mm
D Loch muster: Runde oder Sternform
E Post größe: 50 × 50mm
F Rahmen größe: 20 × 40mm
G
Untere Schiene:
- Quadratisches Rohr: 40 × 40mm
- Rundrohr: Ø 32mm

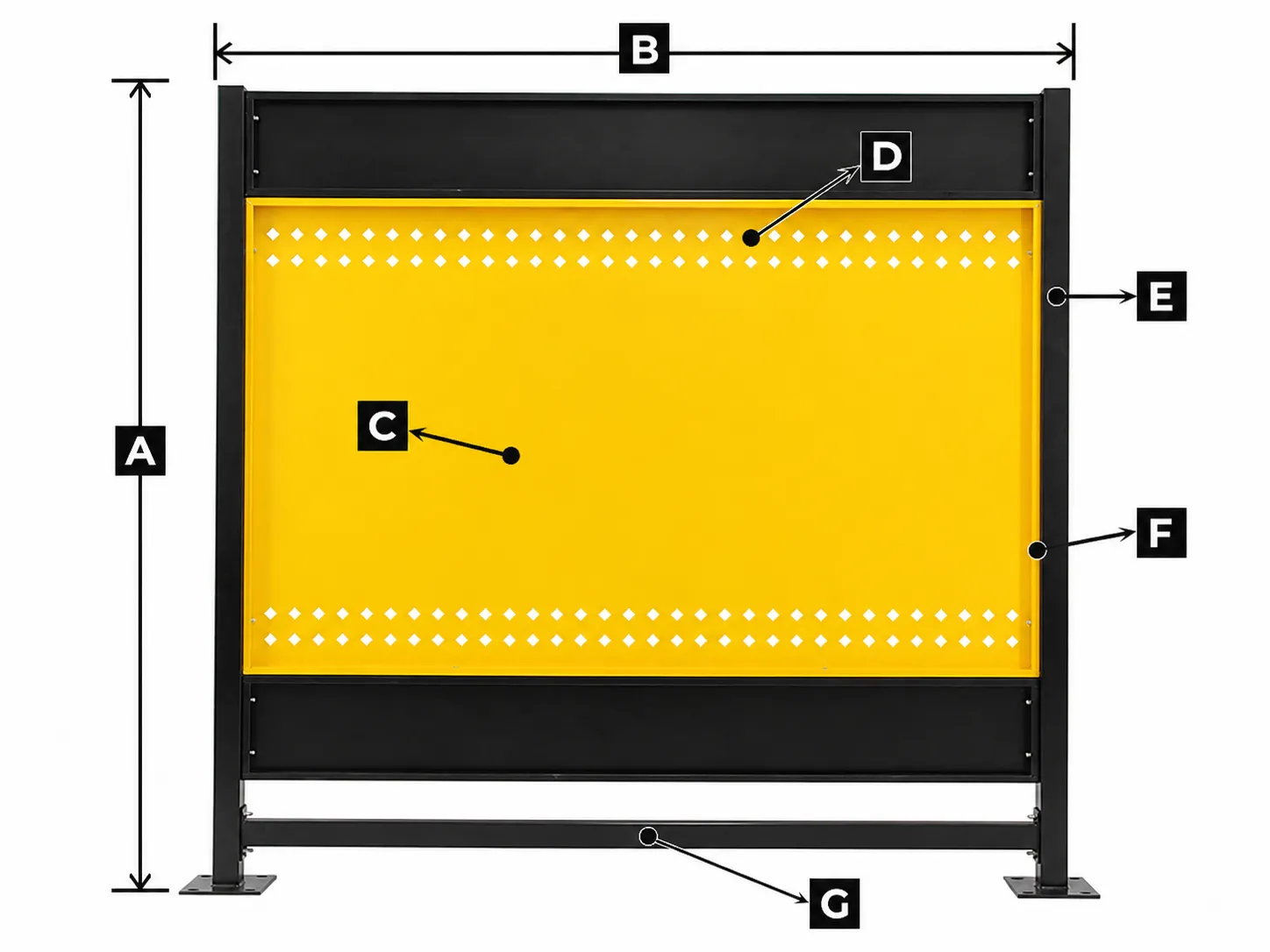

A structure drawing of workshop safety fence cultural guardrail.

Acryl & Geschweißter Typ

A Platten höhe: 1.5 m, 1.8 m, 2.0 m, 2.5 m
B Platten breite: 0,5 m, 0,7 m, 1,0 m, 1,5 m, 2,0 m
C Maschenweite: 50 × 50mm, 60 × 60mm
D Draht durchmesser: 4,0mm
E Acryl-Panel-Dicke: 3,0mm
F
Rahmen:
- Rahmen größe: 50 × 50mm, 60 × 60mm
- Rahmen dicke: 1,2mm, 1,5mm, 1,8mm, 2,0mm, 2,5mm

A structure drawing of workshop safety fence acrylic and welded type.

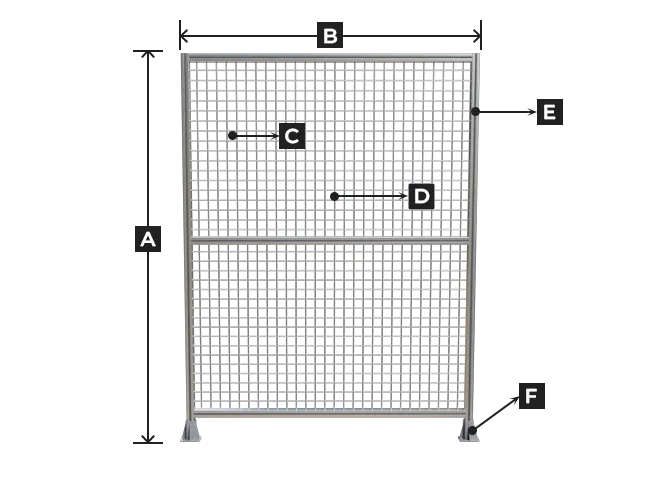

Alle geschweißte Art (Aluminium legierung)

A Platten höhe: 1200mm, 1500mm, 1800mm, 2000mm
B Platten breite: 500mm, 700mm, 1065mm, 1545mm
C Maschenweite: 20 × 80mm, 55 × 55mm
D Draht durchmesser: 3,0mm/4,0mm
E Rahmen größe: 40 × 40 × 1,2mm
F Basis größe: 40 × 40mm, 40 × 80mm

A structure drawing of workshop safety fence all welded type aluminum alloy.

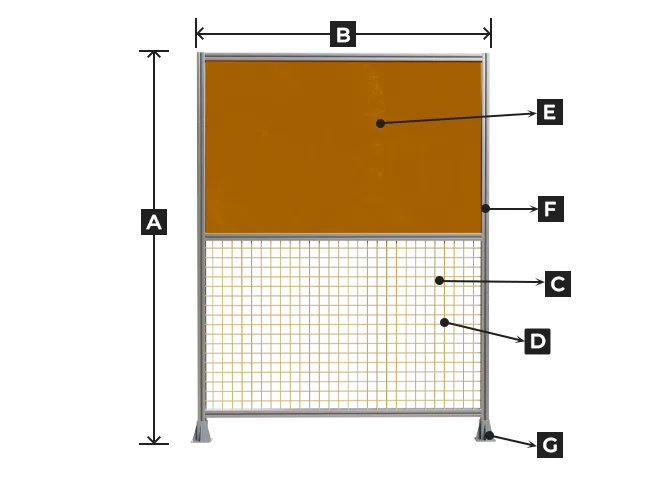

Lichtbogen-Licht paneel (Aluminium legierung)

A Platten höhe: 1200mm, 1500mm, 1800mm, 2000mm
B Platten breite: 500mm, 700mm, 1065mm, 1545mm
C Maschenweite: 20 × 80mm, 55 × 55mm
D Draht durchmesser: 3,0mm/4,0mm
E Arc Light Panel Dicke: 3,0mm
F Rahmen größe: 40 × 40 × 1,2mm
G Basis größe: 40 × 40mm, 40 × 80mm

A structure drawing of workshop safety fence Arc light panel aluminum alloy.

Produktion

Vom Rohstoff bis zum fertigen Produkt wird jeder Prozess in unserer eigenen Fabrik mit Präzisions geräten und qualifizierten Teams verwaltet.

A welding workshop is producing all welded workshop safety fence.

Produktions prozess

Rohstoff – Stahldrähte und-rohre und-platten
Richten & Schneiden
Platten schweißen oder Platten stanzen
Rahmen Schweißen
Panel & Rahmen Schweißen (alle geschweißt oder geschweißt & perforierte Typ)
Oberflächen behandlung (Pulver beschichtung)
Paket
Laden
Versand

STRUKTUR & DETAILS

Entdecken Sie detaillierte Struktur konstruktionen und verstärkte Komponenten, die Sicherheit und langfristige Haltbarkeit gewährleisten. Es gibt auch Details zu QC-und Paket informationen.

Alle geschweißte Art
Geschweißter & perforierter Typ
Alle perforierten Typ
Gang typ
Kulturelle Leitplanke
Acryl & Geschweißter Typ
Alle geschweißte Art (Aluminium legierung)
Lichtbogen-Licht paneel (Aluminium legierung)

Struktur

Post
Rahmen
Zaun platte
Post & Frame-Verbindung
Panel & Rahmen Detail
Basis
Basis abdeckung

Übersicht
Post
Rahmen
Zaun platte
Post & Frame-Verbindung
Panel & Rahmen Detail
Basis
Basis abdeckung

Struktur

Geschweißtes Netz
Perforiertes Netz
Rahmen
Post
Post & Rahmen Detail
Basis

Übersicht
Zaun platte
Perforiertes Netz
Rahmen
Post
Post & Frame-Verbindung
Basis

Struktur

Zaun platte
Rahmen
Post
Schiene
Post & Rahmen Detail
Basis

Übersicht
Perforiertes Netz
Rahmen
Post
Schiene
Post & Frame-Verbindung
Basis

Struktur

Perforiertes Metall
Post
Handlauf
Post & Panel-Anschluss
Post-und Handlauf anschluss
Basis

Übersicht
Perforiertes Metall
Post
Handlauf
Post & Panel-Anschluss
Post-und Handlauf anschluss
Basis

Struktur

Post
Rahmen
Perforierte Platte
Post & Mesh Panel Anschluss
Basis

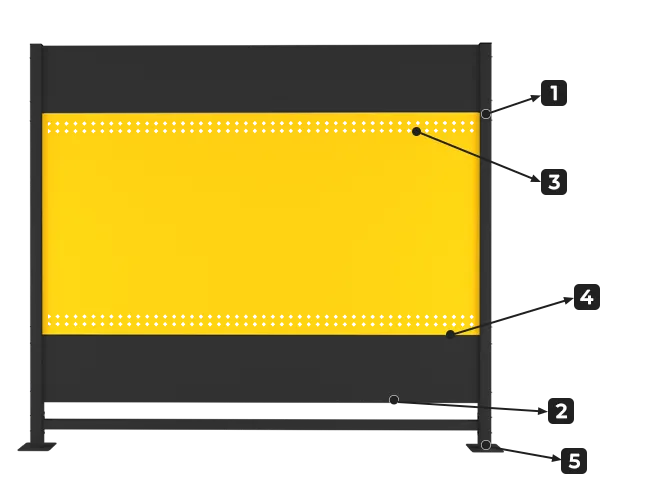

Übersicht
Post
Post Top
Rahmen
Perforierte Platte
Post & Mesh Panel Anschluss
Schraub befestung
Basis

Struktur

Post
Rahmen
Acryl-Panel
Mesh-Panel

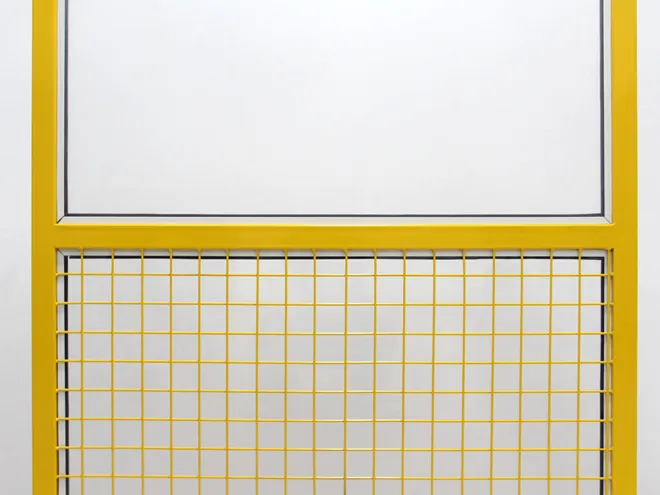

Horizontale Schiene
Basis

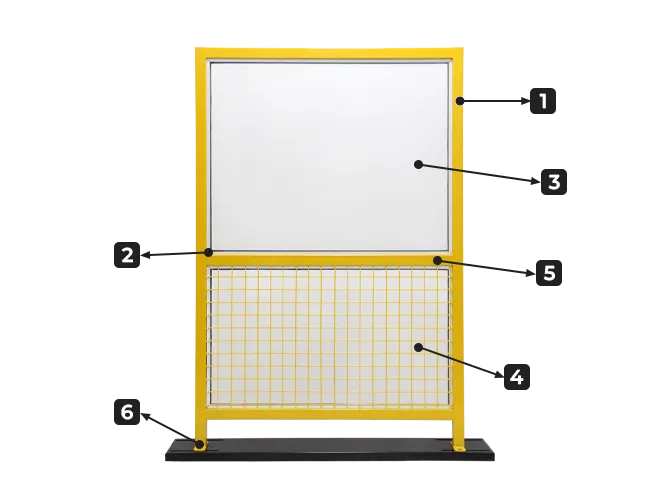

Übersicht
Post
Rahmen

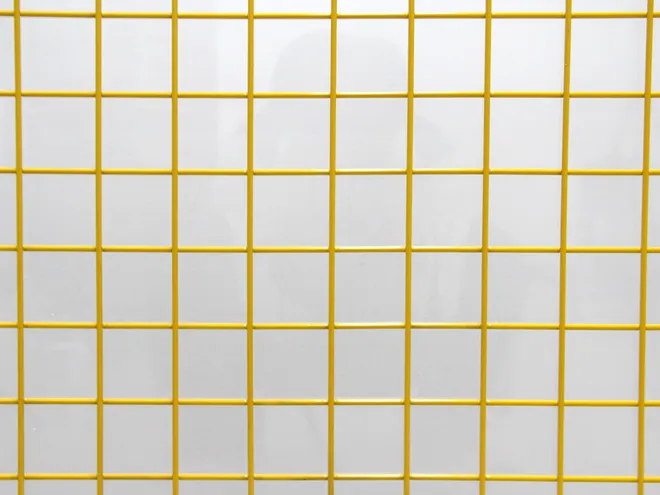

Mesh-Panel
Panel & Post-Anschluss
Horizontale Schiene
Panel & Mesh-Verbindung
Panel & Schienen anschluss
Glasstreifen-Gelenk
Basis

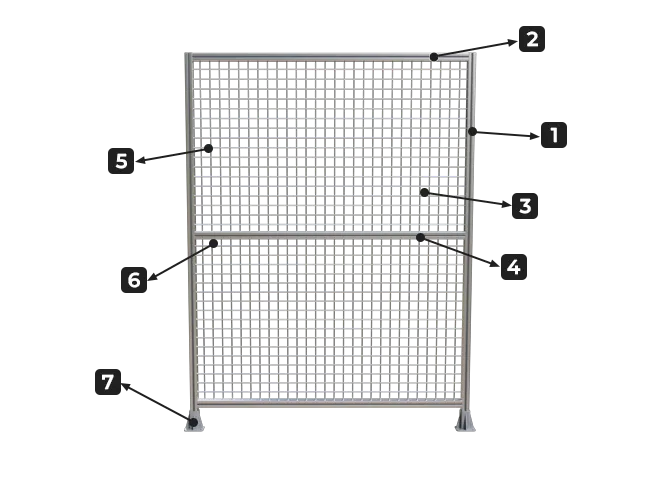

Struktur

Post
Rahmen
Mesh-Panel
Horizontale Schiene
Mesh-Panel & Post-Anschluss
Mesh Panel & Horizontal Rail Anschluss
Basis

Übersicht
Post
Seiten pfosten
Seiten ansicht
Mesh-Panel
Horizontale Schiene
Mesh-Panel & Post-Anschluss
Mesh Panel & Horizontal Rail Anschluss
Innere Ecke
Basis

Struktur

Post
Rahmen
Lichtbogen-Licht-Panel
Mesh-Panel
Horizontale Schiene
Mesh-Panel & Post-Anschluss
Horizontale Schiene & Post-Verbindung
Arc Light Panel & Horizontal Rail Anschluss
Basis

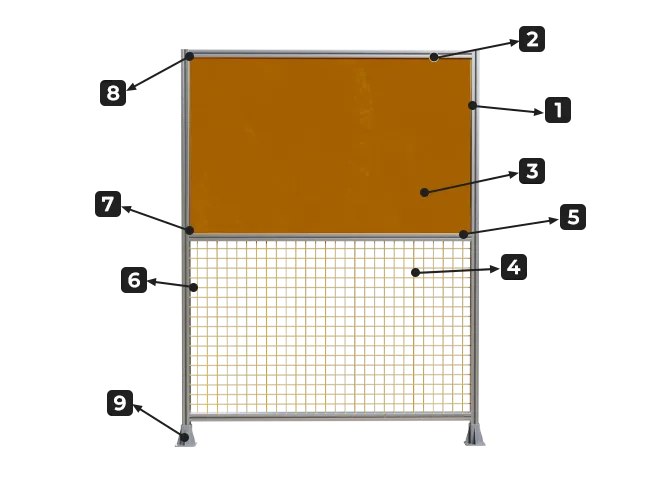

Übersicht
Post
Seiten pfosten
Seiten ansicht
Mesh-Panel
Horizontale Schiene
Mesh-Panel & Post-Anschluss
Horizontale Schiene & Post-Verbindung
Arc Light Panel & Horizontal Rail Anschluss
Basis

QC & Paket

A QC worker is measuring the wire diameter of all welded workshop safety fence.

Draht durchmesser Messung

A QC worker is measuring the mesh size of all welded workshop safety fence.

Messung der Maschenweite

A QC worker is measuring the post sizer of all welded workshop safety fence.

Messung der Post größe

A QC worker is measuring the frame size of all welded workshop safety fence.

Rahmen größe Messung

A QC worker is measuring the panel height of all welded workshop safety fence.

Höhen messung

A QC worker is measuring the panel width of all welded workshop safety fence.

Panel Breite Messung

A QC worker is measuring the rail size of all welded workshop safety fence.

Messung der Schienen größe

A QC worker is measuring the hole size of all welded workshop safety fence.

Loch größe Messung

A QC worker is measuring the plate thickness of all welded workshop safety fence.

Messung der Platten dicke

A QC worker is measuring the handrail size of all welded workshop safety fence.

Messung der Handlauf größe

A QC worker is measuring the post thickness of all welded workshop safety fence.

Messung der Pfosten dicke

A metal pallets of workshop safety fence posts.

Post-Paket – Metall palette

A metal pallets of workshop safety fence panel.

Panel-Paket – Metall palette

Several pieces of workshop safety fence panel.

Panel-Paket – Bulk

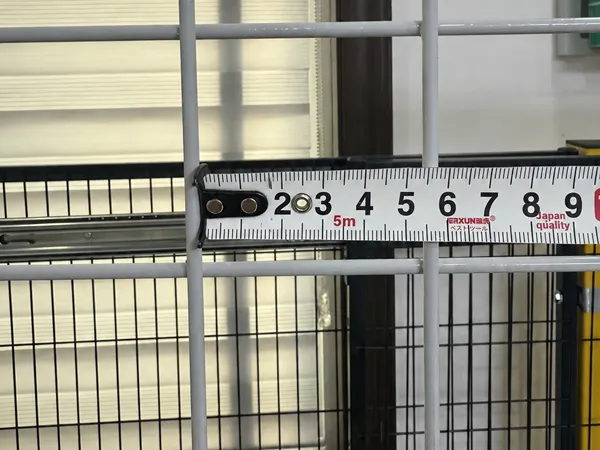

A hole size measurement image of workshop safety fence all welded type aluminum alloy.

Loch größe Messung

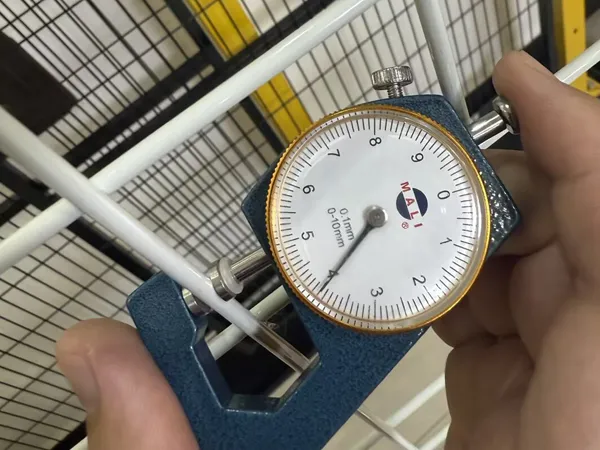

A wire diameter measurement image of workshop safety fence all welded type aluminum alloy.

Draht durchmesser Messung

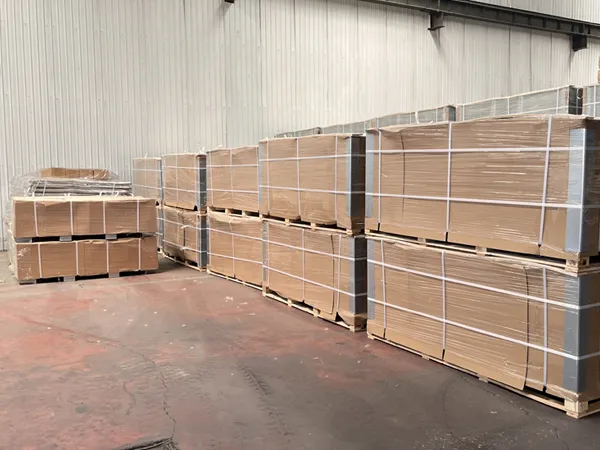

A metal pallet packaging image of workshop safety fence.

Metall palette

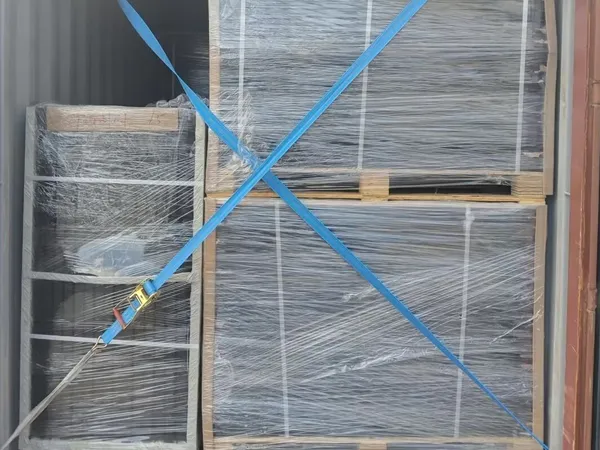

A wooden pallet packaging image of workshop safety fence

Holz palette

Anwendung & Projekte

Sehen Sie, wie unsere Zäune in tatsächlichen Projekten auf der Globe—your verwendet werden, um bewährte Leistung zu gewährleisten.

Lager zonierung und Speicher trennung
Roboter Arbeits bereich Isolation
Gefahren stoff begrenzung
Trennung der Produktions linie

The workshop safety fence is installed in the warehouse.

The workshop safety fences are installed in the workshop and separating the equipment.

The workshop safety fences are installed to separate different function zone.

There are several goods in the workshop safety fences.

The workshop safety fences are installed in the warehouse.

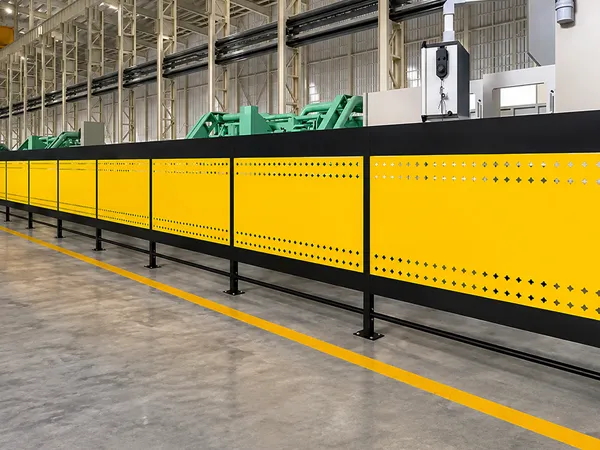

Workshop safety fence cultural guardrail installed along a factory production line.

Workshop safety fence cultural guardrail protecting a warehouse work area.

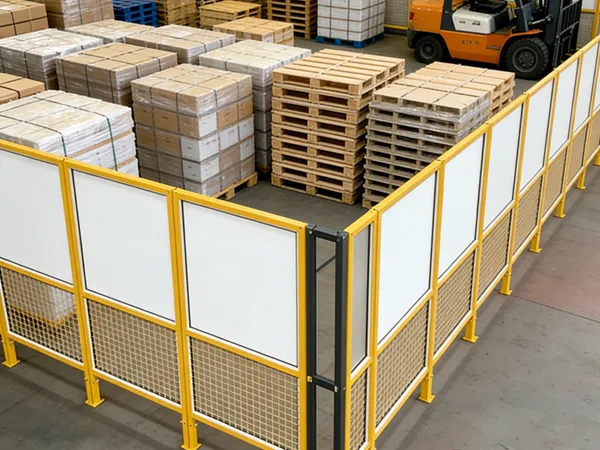

Workshop safety fence acrylic and welded type enclosing a pallet storage area.

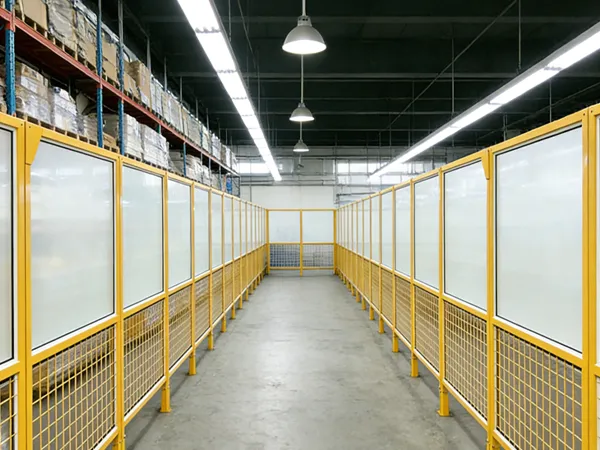

Workshop safety fence acrylic and welded type installed along a factory aisle.

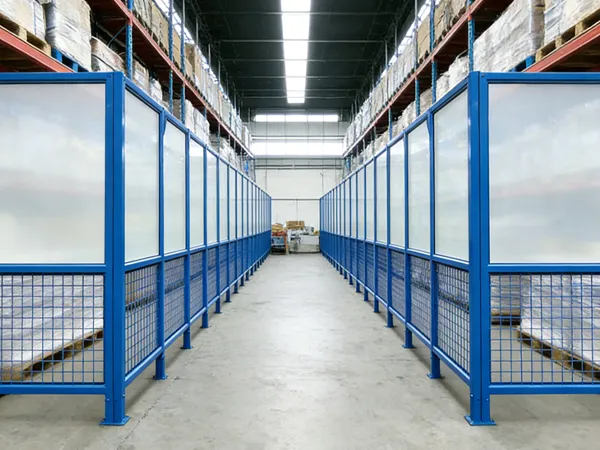

Workshop safety fence acrylic and welded type protecting a workshop passage.

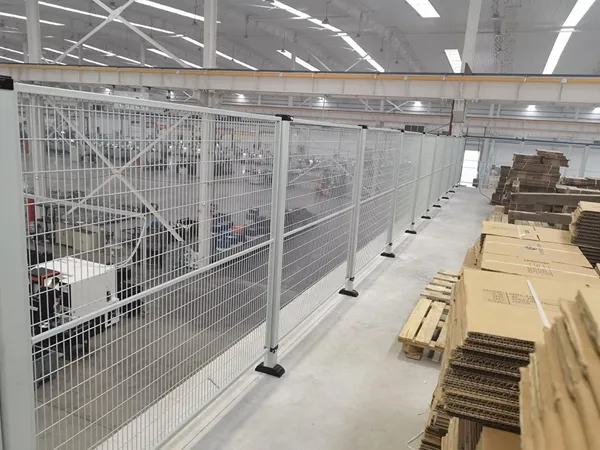

Workshop safety fence all welded type aluminum alloy installed in a factory area.

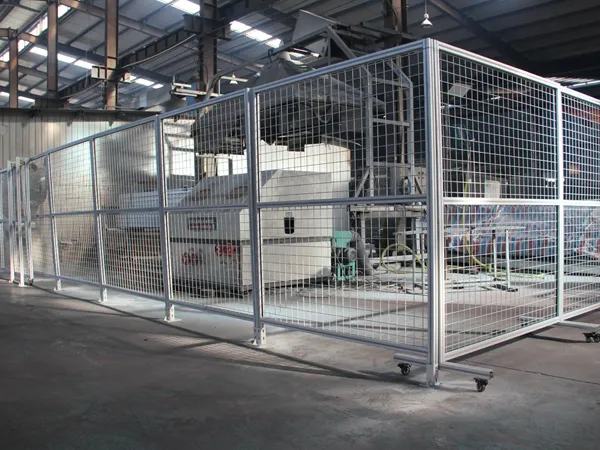

Workshop safety fence all welded type aluminum alloy enclosing industrial machinery.

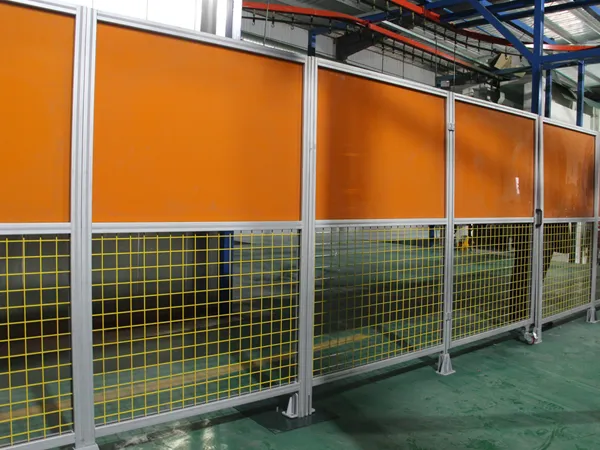

Workshop safety fence arc light panel aluminum alloy protecting a machine area.

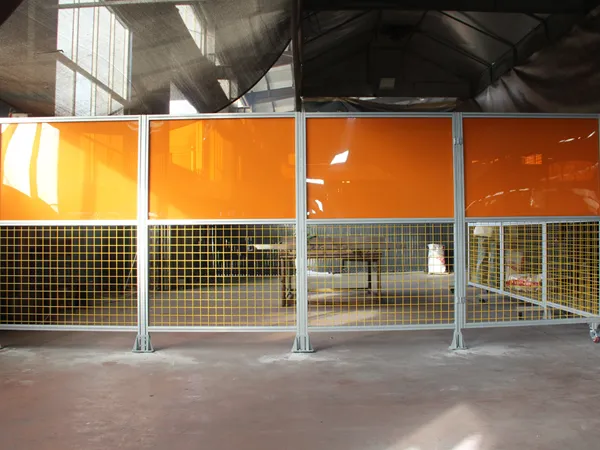

Workshop safety fence arc light panel aluminum alloy used as a workshop barrier.

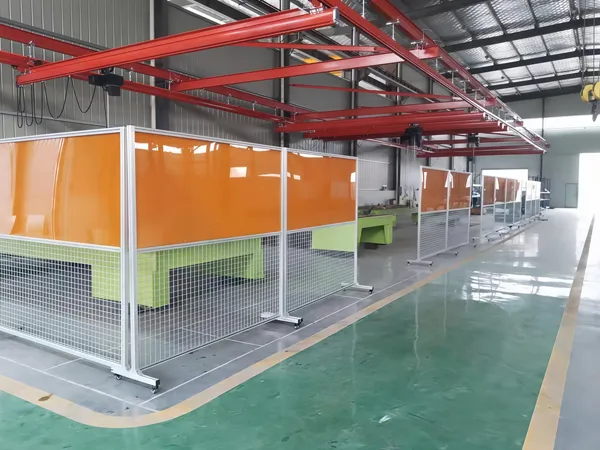

Workshop safety fence arc light panel aluminum alloy installed around a production area.

Installation

Flexible Montage auf jedes Design zuges chnitten. Und klare Installation anweisungen und Videos für eine schnelle und zuverlässige Einrichtung vor Ort.

Paneele und Pfosten sind für eine einfache Montage vor Ort vorgefertigt. Sie werden mit Halterungen und Bolzen verbunden, die mit Dehnung schrauben am Boden befestigt sind. Je nach Anforderungen können Paneele ersetzt oder neu konfiguriert werden, ohne das gesamte System zu demontieren.
